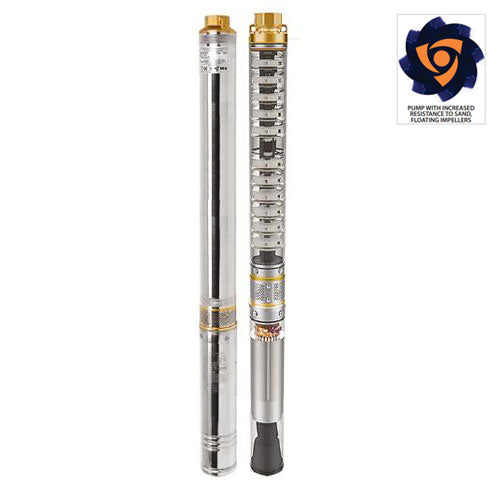

Večstopenjske globinske črpalke premera 98 mm z večjo odpornostjo na pesek, namenjene za vrtine s premerom najmanj 4 palce. Vse črpalke serije SD imajo certifikat PZH (Nacionalni inštitut za higieno).
Črpalke 4SD so na voljo z motorji IBO v izvedbah 230 V / 50 Hz ali 400 V~3 / 50 Hz

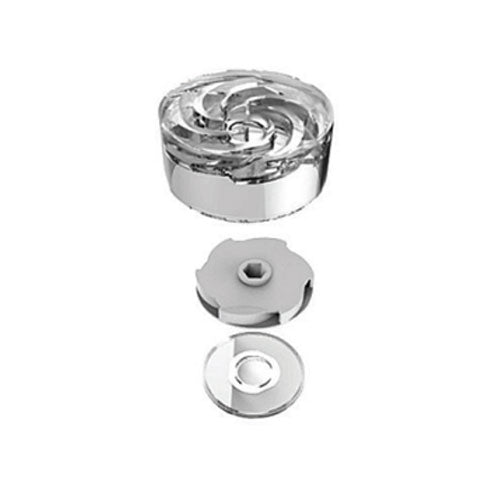

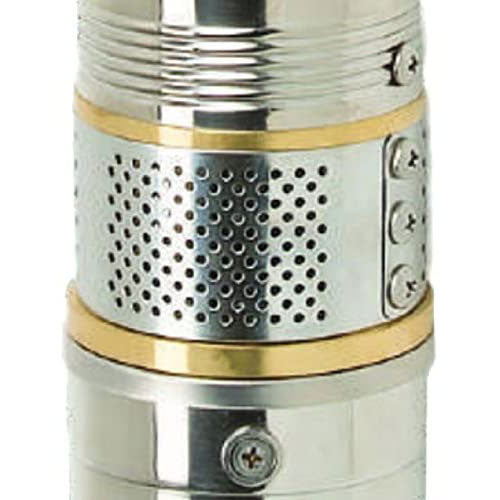

Povečana odpornost na pesek je dosežena z uporabo plavajočih impelerjev in izbiro obrabi odpornih materialov: medeninasti dovodni in izhodni priključki, ohišje, gred in sito iz nerjavnega jekla AISI 304, ter impelerji iz visokokakovostne plastike.
Črpalke z motorji 230 V~ / 50 Hz so opremljene z električno krmilno omarico z vgrajenim kondenzatorjem in zaščito pred preobremenitvijo.
Serija črpalk IBO 4SD je bila prva na trgu, ki je bila označena kot "odporna na pesek". Danes je ena redkih serij na trgu, ki nudi tako visoko odpornost na pesek. Največja dovoljena vsebnost peska v vodi znaša do 5 %.
Uporaba:
-
Oskrba z vodo iz globinskih vrtin za enodružinske hiše in kmetije
-
Namakanje vrtov in sadovnjakov
-
Odvodnjavanje in izsuševanje zemljišč
-
Sistemi za oskrbo z vodo
-
Industrijske aplikacije
Obratovalni pogoji:
-
Najvišja temperatura tekočine: 35 °C
-
Najvišja temperatura okolice: 35 °C
-
Napetost: 230 V ali 400 V
-
Razred izolacije: F
-
Način delovanja: neprekinjen
-
Zaščita: IP68
-
Dolžina napajalnega kabla: 20 m
-
Položaj delovanja: navpičen
-
Največje število zagonov na uro: 20
-
Največja globina potopitve: 100 m
-
Hitrost vrtenja motorja: 2850 vrt/min
Materiali:
-

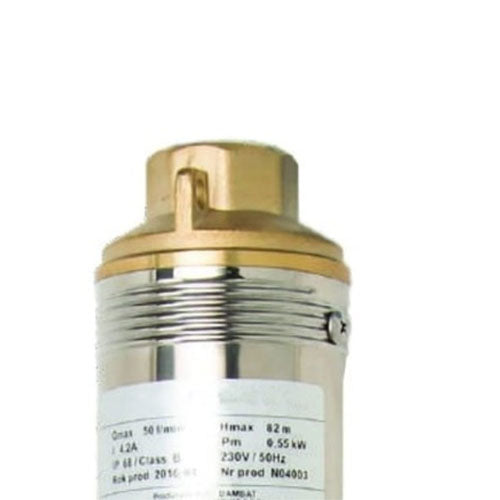

Vhod/izhod: medenina
-
Ohišje: nerjavno jeklo AISI 304
-
Gred in rotor: nerjavno jeklo AISI 304
-
Impeler: Noryl
-
Venturi cev: Noryl
-
Mehansko tesnilo: keramika/Sic/NBR
-
Motor: oljno hlajen
Skupne tehnične lastnosti
| Lastnosti |
Vrednosti |
| Vrsta pogona |
Električni motor (400 V~3 / 50 Hz trifazna izmenična električna napetost AC) |
| Jamstvo |
12 mesecev |
| Število vrtljajev / obratov električnega motorja na minuto |
2850 vrtljajev na minuto |
| Pretok količine tekočine |
300 litrov na minuto |
| Pretok |
18000 l/h = 300 l/min |
| Premer potopne cevne črpalke |
Ø 98 mm |
| Tip črpalke |
Kaskadni, odporna na pesek, plavajoči impelerji |
| Največja temperatura tekočine |
35 °C |
| Najvišja temperatura okolja |
35 °C |
| Mere cevne potopne črpalke |
(Ø 98 x 1760) mm |
| Premer priklopa izstopne tlačne cevi |
Imenski premer Ø 50.8 mm (2 coli - 2" - 2 palca) po standardu DIN 2440:1978-06 |
| Priklop cevi |
Ø 50.8 mm (2 coli - 2" - 2 palca) |
| Premer zunanjega ohišja |
Ø 98 mm |
| Premer zunanjega ohišja v colah |
4" |

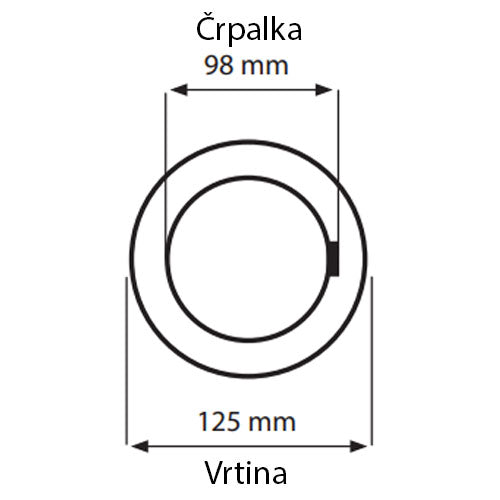

| Potreben premer vrtine |
Ø 100 mm |
| Priporočen premer vrtine |
Ø 125 mm |
| Vrsta ohišja |
Nerjavnerjaveče jeklo AISI 304 |
| Gred in rotor |
Nerjavnerjaveče jeklo AISI 304 |
| Impeler |
Noryl |
| Venturijeva cev |
Noryl |
| Mehansko tesnilo |
Keramika/Sic/NBR |
| Motor |
Hlajenje z oljem |
| Zaščitni razred |
IP68 |
| Razred |
B/F Izolacija |
| Način delovanja |
Neprekinjeno |
| Črpanje |
Iz globinskih vrtin, vodnjakov in cistern ter prostostoječih rezervoarjev |
| Mazanje |
Ni potrebno |
| Hitra in enostavna namestitev cevne potopne črpalke za črpanje iz vrtin |
Da |
| Neprodušna zaprtost električnega motorja potopne cevne črpalke za črpanje iz vrtin |
Da |
| Dve jekleni ušesi za enostaven priklop jeklene vrvi ali verige za enostaven dvig in spust cevne potopne črpalke iz in v vrtino |
Da |
| Primernost cevne potopne črpalke za delovanje v hidrofornih sistemih |
Da |

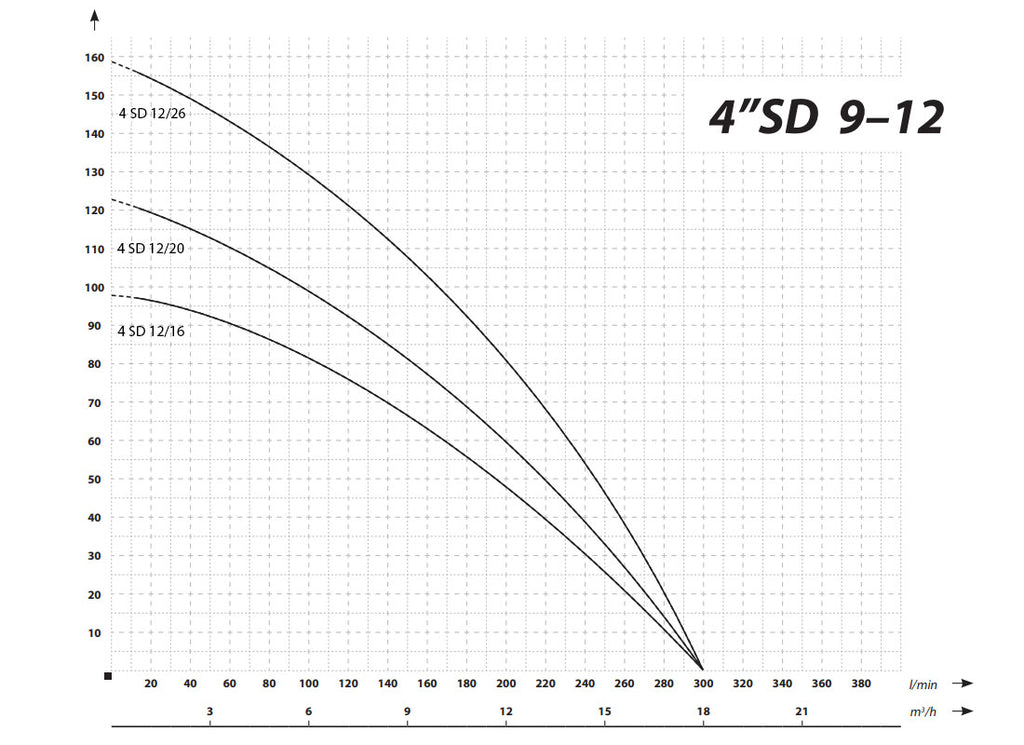

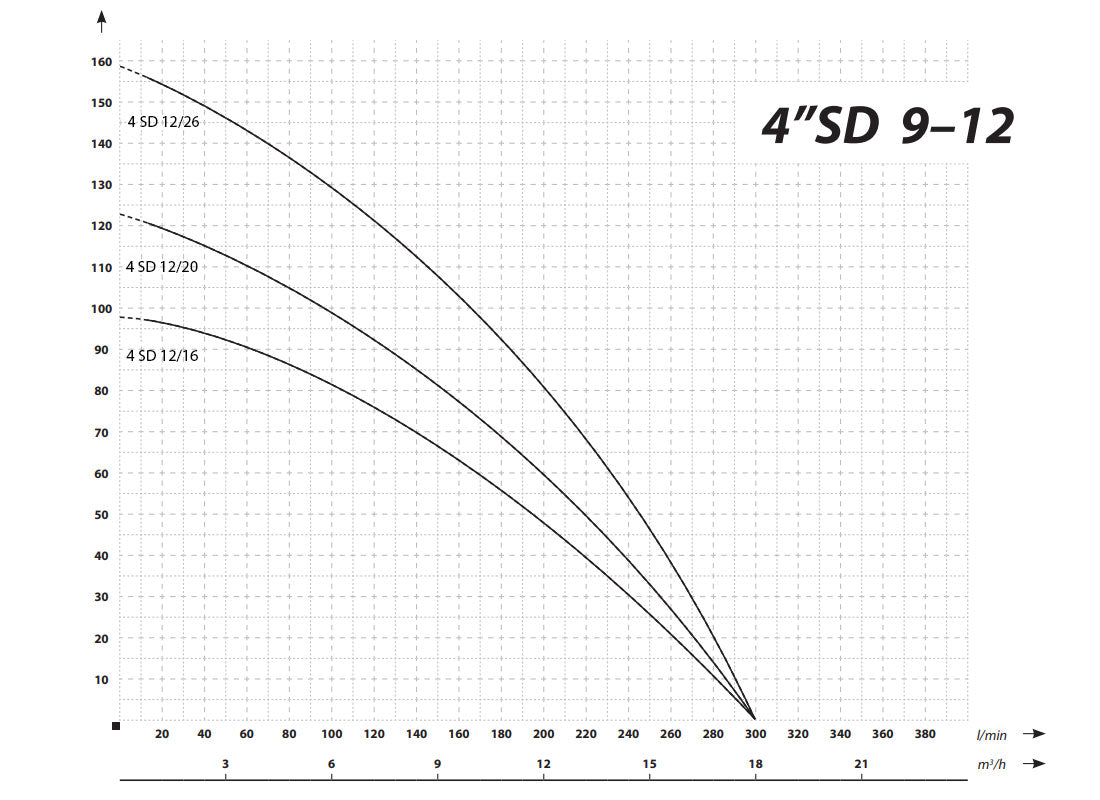

Razlike med modeli
| Lastnosti / modeli črpalk |
3000 W / 98 m - 4 SD 9–12/16 |
4000 W / 123 m - 4 SD 9–12/20 |
5500 W / 159 m - 4 SD 9–12/26 |
| Moč |
3000 W |
4000 W |
5500 W |
| Teža |
26,9 kg |
32 kg |
38,5 kg |
| Električni tok |
7,2 A |
9,2 A |
12,9 A |
| Največji dvig tekočine (višinska razlika) |
98 m |
123 m |
159 m |
| Pritisk |
9,8 bar |
12,3 bar |
15,9 bar |
| Mere cevne potopne črpalke |
(Ø 98 x 1760) mm |
(Ø 98 x 2115) mm |
(Ø 98 x 2545) mm |
